Supersnelle luchtgestuurde Triple Offset Butterfly Valves voor overzees project
Voor een overzees project heeft EVAC twee geavanceerde 14” triple offset butterfly valves geleverd – ontworpen om binnen 1 seconde simultaan te openen op slechts 5 barg luchtdruk. Dit project betrof een combinatie van precisie-engineering van de om de sluittijden te halen, een temperatuurresistente coating(+375°C) en een snelle levering.
Uitdaging
De klant kwam bij EVAC nadat verschillende partijen de aanvraag afgewezen hadden. De aanvraag was namelijk een zeer specifieke uitdaging: twee 14” 300# triple offset vlinderkleppen, ontworpen met een custom flushing port én geschikt voor een snelle luchtgestuurde opening (1 seconde) bij slechts 5 BarG druk. Daarbij moest het systeem bestand zijn tegen hoge temperaturen tot 375°C, zonder in te leveren op reactietijd, afdichting of levensduur.
De uitdaging zat met name in:
- De combinatie van grote diameter, triple offset vlinderkleppen op luchtbediening binnen 1 seconde openend én 1 seconde sluitend;
- Een coating die hoge temperaturen aankan, zonder af te bladderen of corrosie toe te laten;
- Nauwkeurige afstemming tussen actuator en afsluiter;
- Beperkte tijdspad én overzeese verzending;
Oplossing
EVAC heeft dit complete project in eigen beheer uitgevoerd: van engineering en inkoop tot coating, assemblage en FAT.
Onze aanpak:
- Ontwerp en technische specificaties zijn uitgewerkt in nauw overleg met klant en fabrikanten van actuator, afsluiter en toebehoren;
- Custom flushing ports werden geïntegreerd in het afsluiterhuis voor optimale reiniging;
- De coating is zorgvuldig aangebracht met temperatuurresistente verf (tot 375°C);

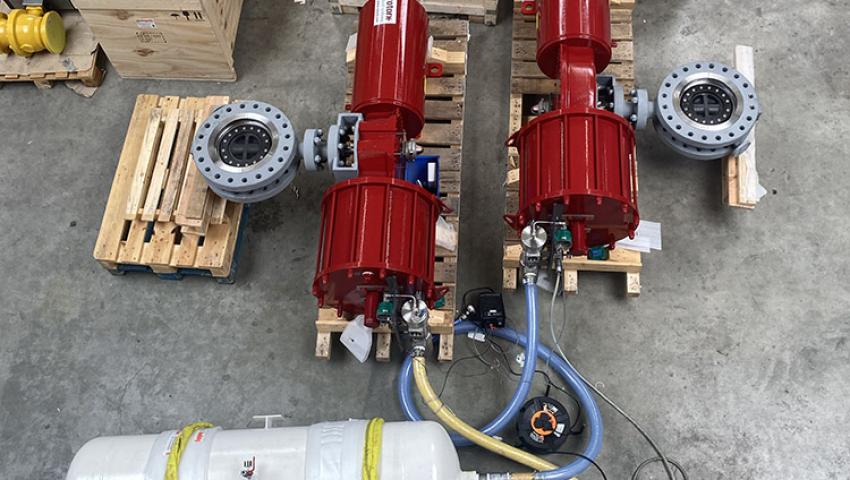

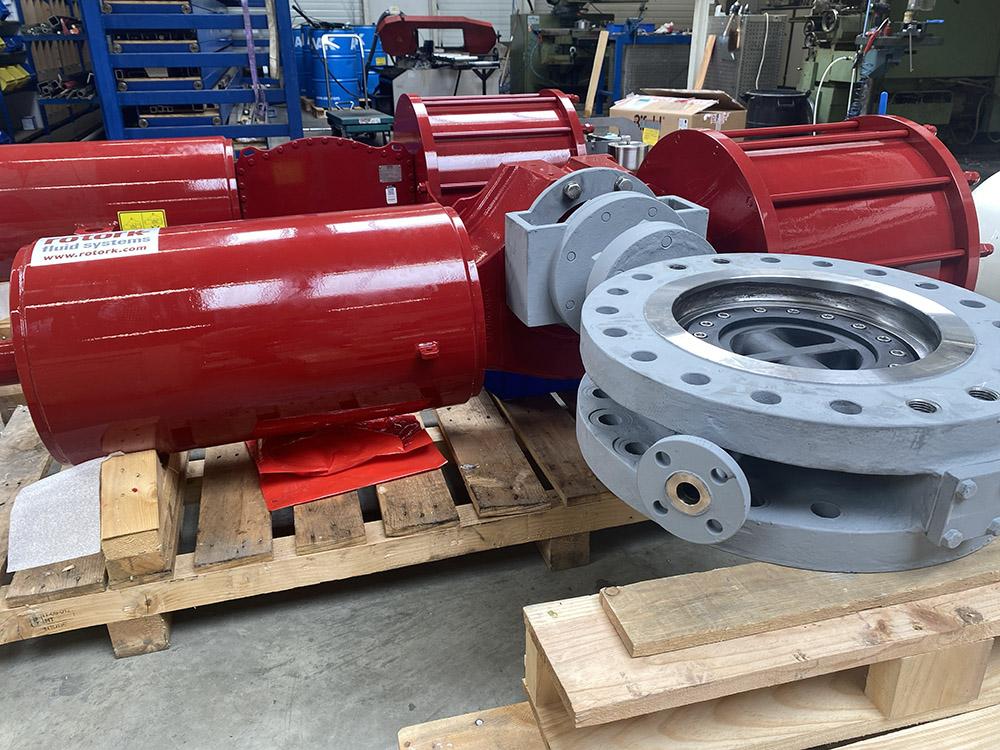

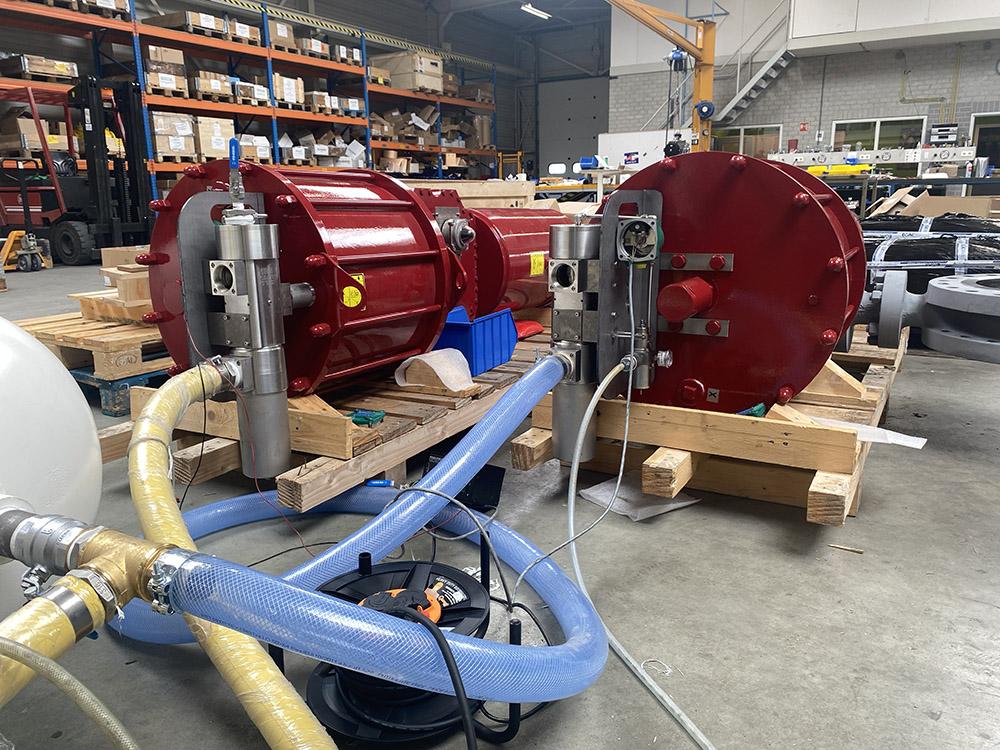

- Scotch Yoke actuators zijn perfect afgestemd en getest om binnen 1 seconde simultaan te openen bij 5 barg luchtdruk, dit is onder andere gedaan door de toepassing van een volumebooster en daarbij een drukvat met een volume afgestemd op de consumptie van de actuators;
- Verder is er een demper & eind-aanslag aangebracht in de veerkamer van de Scotch Yoke actuator om slijtage aan de triple offset vlinderklep te voorkomen;
- Volledige assemblage en functionele test (FAT) zijn in-house uitgevoerd;
Door het project in onze Nederlandse werkplaats te realiseren, konden we snel schakelen, testen en garanderen dat alles perfect functioneerde vóór verscheping.
Resultaat
- Supersnelle luchtbediende vlinderkleppen: 1 seconde bij 5 barg;
- Bestand tegen 375°C dankzij gespecialiseerde coating;
- Volledig turn-key project – zonder afhankelijkheid van derden;
- Klaar voor installatie bij klant in het buitenland;
Toegepaste componenten:
- Valves: Zhejiang Boteli Technology Group
- Actuatoren: Rotork
- Integratie & testen: EVAC B.V.
